15 janvier 2013 2 15 /01 /janvier /2013 22:24

Pour utiliser la caméra sur le PST (cela vaut aussi pour la webcam avant...), il a toujours fallu passer par une projection par oculaire. Sinon, la mise au point est impossible. Mais jusqu'à présent, j'utilisais un bouchon d'oculaire dont j'avais retiré le fond et qui servait de raccord entre l'oculaire et l'adaptateur de la caméra, le tout étant assemblé à coup de scotch d'électricien. Ce dont je ne m'étais pas rendu compte, c'est que la chaleur du soleil finissait par ramollir la jonction caméra-oculaire. Du coup je perdais l'alignement avec l'oculaire, donnant des zones floues sur l'image.

Il a donc fallu trouver une autre adaptation. Après avoir écumé tous les magasins de bricolage à la recherche du petit coup de génie, j'ai enfin trouvé LA pièce qu'il me fallait. C'est un raccord pour évacuation, une réduction de 40 vers 32mm je crois, dont voici une photo pour se donner une idée :

Manchon

Je l'ai coupé à peu de choses près à une longueur telle que l'adaptateur de la caméra touche quasiment l'oculaire. Si j'ai trop de tirage entre la caméra et l'oculaire, aucune mise au point possible. Je dois donc rester au plus près de l'oculaire. J'ai eu la chance aussi de voir que l'oculaire entre juste bien dans le manchon. J'ai juste du rajouter trois bouts de scotch pour bien le caler. Ensuite, on assemble le tout solidement ensemble, ce qui donne ceci :

ManchonOculaire

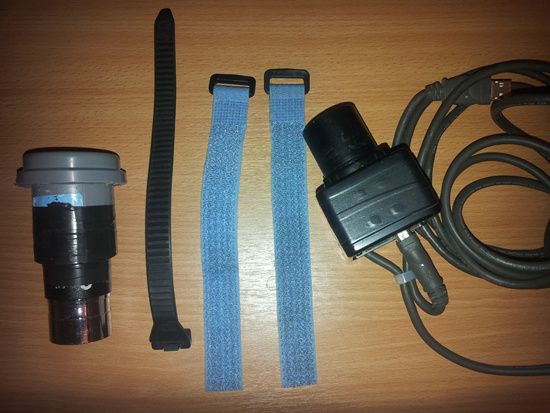

Le manchon possède un joint à l'intérieur qui permet de bien centrer la caméra. Et pour garantir le bon alignement de l'ensemble, il n'y a qu'à bien plaquer la caméra contre le manchon. Pour cela, j'ai besoin de ces éléments :

Matos

Mis à part la caméra et le bloc manchon-oculaire, il me faut trois colliers, très utilisés dans le monde informatique pour ranger proprement des câbles. Le noir sert à maintenir les deux bleus en place sur le manchon, et les deux bleus maintiennent la caméra en place. Le noir peut être remplacé par un collier autre, style colson ou rilsan... Les deux bleus ne sont ni plus ni moins que deux bouts de velcro. voici le montage :

AvantMontage

Il ne reste plus qu'à insérer la caméra et maintenir avec les velcros :

CameraMontee

C'est simple et pas cher. En une heure, le montage est fait, et le confort d'utilisation est indéniable.

Repost 0
Published by jt-astro - dans Divers
commenter cet article
27 juillet 2012 5 27 /07 /juillet /2012 22:23

C'est fait !!!! Cette fois, c'est bon. Je n'aurai plus le PST qui tremble dans tous les sens chaque fois que je l'effleure. J'ai enfin la mise au point motorisée sur le PST. J'avais déjà expérimenté ce confort sur le Newton, et une fois qu'on l'a, on ne peut plus s'en passer...

C'est un montage très simple avec entrainement par courroie. Pour ce montage, je me suis basé sur le montage qu'a fait Denis Joye :


http://djoye.chez-alice.fr/PST_Focus.html

J'ai repris le même motoréducteur, et peut-être même le joint identique... ;)))

Pour ma part, j'essaie dans la mesure du possible de modifier de façon définitive le moins possible mon matériel. J'ai donc d'abord découpé et collé au double-face une plaquette de bois de 5mm d'épaisseur peinte en noir sur le bloc noir du PST. C'est cette plaque qui reçoit ensuite le montage. Le retour en arrière est possible à tout moment... Le "bloc" moteur est collé à la cianolite pour plus de simplicité. Pour le moment ça tient, c'est le principal. Le tout est de bien placer l'ensemble dans l'axe.

Global

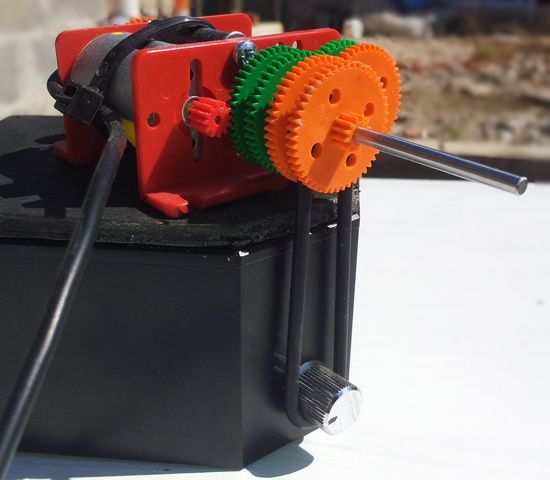

Ensuite, j'ai utilisé un câble type audio pour la liaison. L'intérêt est de pouvoir désolidariser la commande du PST. Donc deux points de soudure sur le moteur, et c'est tout. Par rapport au montage de base, j'ai rajouté l'engrenage orange supplémentaire sur l'axe pour créer une roue à gorge. Pour la courroie d'entrainement, j'ai utilisé un joint torique 35x42x3mm (diamètre intérieur x diamètre extérieur x épaisseur). Pile poil ce qu'il fallait en terme de dimensions.

Cote

Côté commande moteur, rien de bien particulier. Comme la démultiplication est suffisamment importante, je n'ai pas mis de gestion de vitesse. Je tourne en vitesse lente et c'est tout. Du coup, il me faut beaucoup de temps pour effectuer une course complète du système de mise au point. Heureusement, comme j'ai des soucis d'accès au foyer du PST, je  n'utilise qu'une formule optique. Je dois faire une projection par oculaire, sinon je n'atteints pas le foyer. Si j'utilise une barlow, même 2x, je dépasse le pouvoir de résolution et j'ai des reflets dans tous les sens, donc inutile... Du coup, pour la mise au point, je suis toujours autour de la bonne position. Ce qui fait que, même si je suis en vitesse lente, la mise au point est rapide. Maintenant, pour le visuel, il faudrait que je mette une bague à l'oculaire pour être parafocal avec la caméra en projection oculaire. Cela donne un circuit de commande très simple. Il faut juste pouvoir inverser le sens de rotation du moteur. En plus, j'ai rajouté un poussoir pour gérer au mieux les impulsions à donner pour affiner les réglages. Le tout tourne avec du 12V. Ca tombe bien, le reste du matériel aussi !!! ;))) Donc pas de soucis pour trouver la source d'alimentation.

SchemaElec

Bon, il faut avouer que ce kit n'est pas des plus discrets. On a l'impression de mixer la soupe. Donc il faut que je fasse un habillage isolant !!! Par contre, le confort est vraiment là. Que du bonheur. On peut se poser tranquillement au PC et se concentrer sur les prises de vues. Plus besoin de faire les allers-retours entre le PC et le PST. Et si la monture est un peu légère, la différence est énorme.

Repost 0
Published by jt-astro - dans Divers
commenter cet article
21 mars 2012 3 21 /03 /mars /2012 22:10

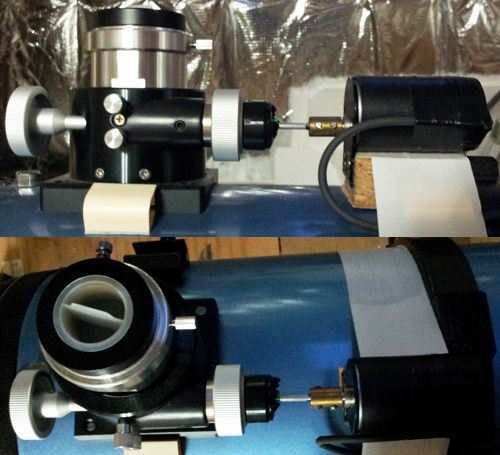

Ca y est !!! J'ai retrouvé ma mise au point motorisée. Je l'avais retirée car le moteur n'était pas sur le bon axe. Il était raccordé sur le bouton de mise au point standard, et le raccord était du genre "bricolo bricolette". Cette fois-ci je l'ai raccordé sur le bouton démultiplié. De ce fait, j'aurai plus de précision dans le réglage.

MoteurMAP

J'ai collé un engrenage avec un axe de 3,5mm de diamètre sur le bouton de mise au point. Ensuite un raccord d'axe 4mm/6mm relie l'ensemble à l'axe du moteur. Le plus compliqué est de tout garder aligné...

Pour ceux que ça intéresse, voici le kit utilisé :
http://www.astronome.fr/produit-moteurs-de-mise-au-point-moteur-de-mise-au-point-pour-cremailleres-456.html

Reste plus qu'à tester sur le terrain...
